檢查電腦1P與PLC的IP是否在同一個網段。200SMART的初始IP是: 192.168.2.1

同一個網段的意思是:IP地址的前三個字節必須同CPU的IP地址一致，后個字節應在 "1-254”之間(避免0和255 )避免與網絡中其它設備的 IP地址重復。

例如:你的PLC地址是: 192.168.2.1你的電腦或設備是192.168.2.10那么這個就是同一網段。如果你的PLC地址是192.168.2.1 你的電腦地址是192.168.1.1前面二位不同那么就 不是同一網段。

為何程序下載時搜索不到CPU？

產生此問題的原因有很多，比如安裝了360安全衛士、金山衛士以及QQ管家等第三方殺毒軟件；或者Windows 操作系統非完整版操作系統，例如安裝了GHOST版本的操作系統，其他定制化的操作系統。
可按照如下步驟逐一檢查：

• 檢查硬件連接
  網絡電纜是否連接好，在 CPU 本體左上角以太網接口處有“以太網狀態”指示燈 “LINK” ，此燈常亮表示以太網連接成功。



• 檢查編程設備的 IP 地址是否與 CPU 的 IP 地址在同一網段中
  編程設備必須與 CPU 在同一網段中。S7-200 SMART CPU 預置的 IP 地址為：192.168.2.1。



• 如果使用STEP 7 Micro/WIN SMART查找CPU無法找到或者可以找到CPU，但是點擊“確定”時出現以下對話框，如圖1，所示。

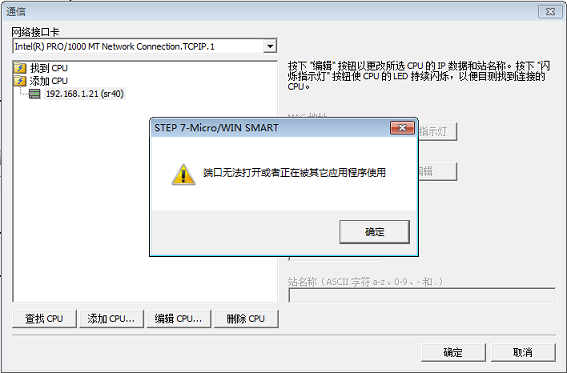

  圖1. 端口無法打開
  當編程軟件彈出上述對話框時，我們需要在操作系統的控制面板中，打開“設置PG/PC 接口”，確保“MWSMART”應用程序訪問點選擇的是當前PC機使用的以太網卡，如圖2.所示。

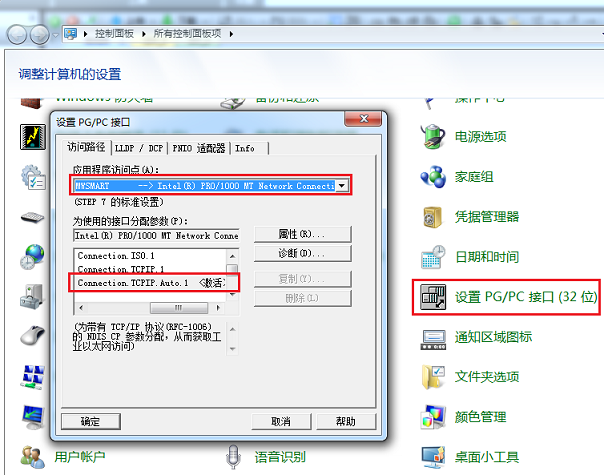

  圖2. 設置MWSMART 應用程序訪問點



• ping指令確認電腦是否和CPU物理連接正常
  注意：電腦的IP地址需要和CPU的IP地址在同一網段
  如果ping結果顯示類似如下圖3.，表示物理連接沒有問題。

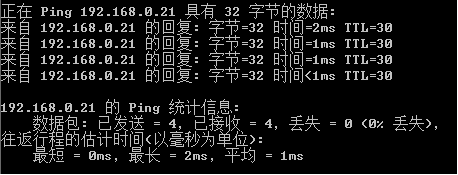

  圖3.ping物理連接正常
  如果ping結果顯示如下圖4.，則要檢查IP地址設置和網線，電腦網卡及CPU網絡接口。

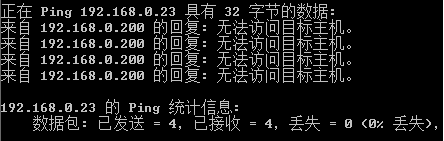

  圖4.ping物理連接不正常



• 檢查360安全衛士、金山衛士以及QQ管家等軟件是否對操作系統的啟動進程進行了優化設置，是否禁用了西門子軟件所需的應用進程。
  圖5.中PNIOMGR進程不能被禁用，如果禁用將導致搜索不到S7-200 SMART CPU。需要恢復啟動該進程，并重啟再次電腦測試。

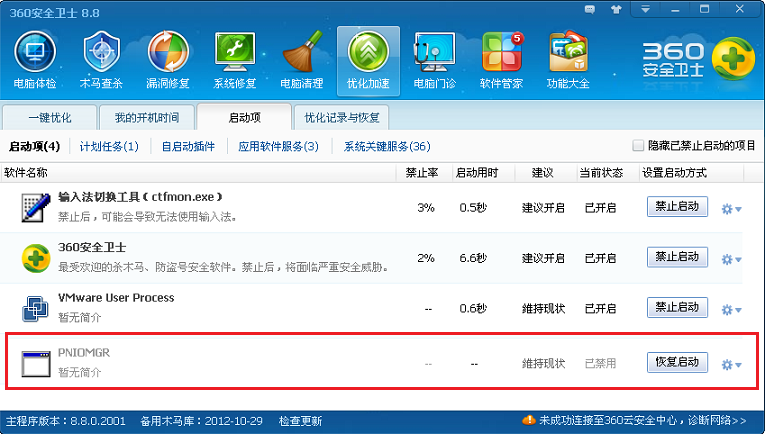

  圖5.PNIOMGR進程被禁用

  另外，我們也可以手動啟動該進程，然后在測試能否搜索到S7-200 SMART CPU ，如圖6.所示。PNIOMGR進程默認存放路徑C:\Program Files\Common Files\Siemens\SimNetCom（Windows XP 操作系統）
  或C:\Program Files\Common Files\Siemens\Automation\Simatic OAM\bin（Windows WIN7操作系統）。

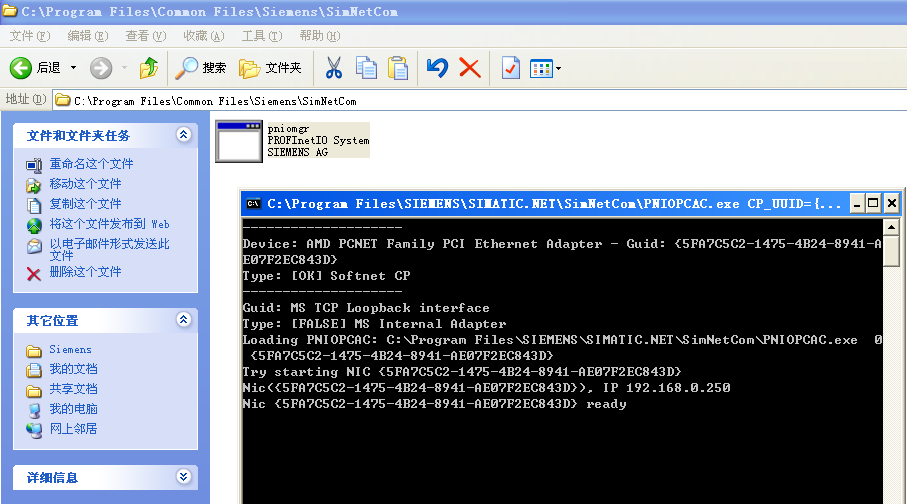

  圖6.手動啟動PNIOMGR進程



• 在計算機管理的服務中，找到SIMATIC S7DOS HELP SERVICE或者S7DOS HELP SERVICE等服務，需要確保該服務為自動狀態并且已經啟動，如圖7.所示。

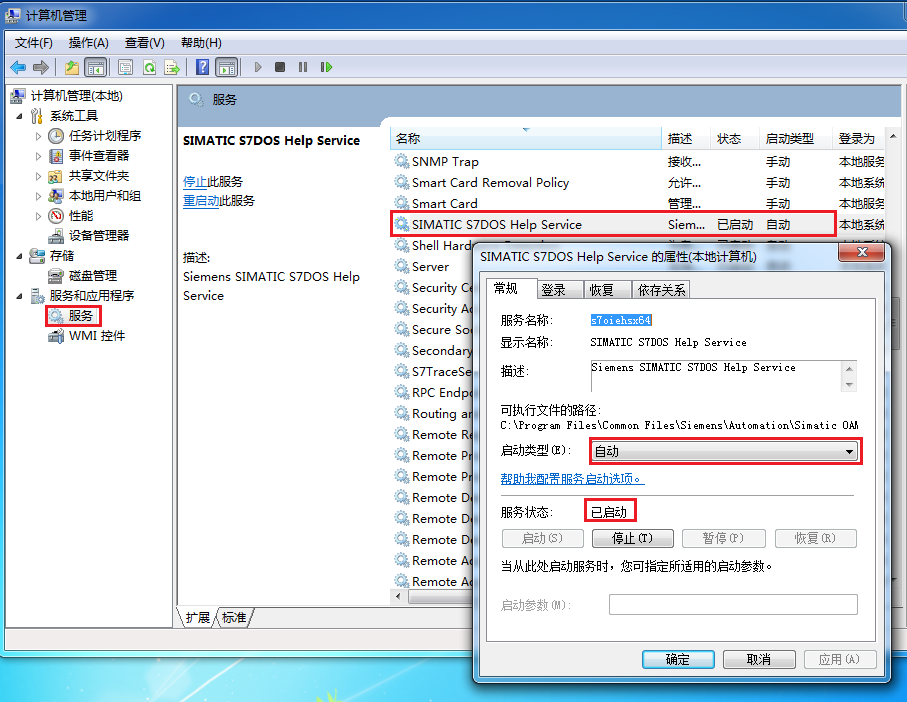

  圖7.S7DOS HELP SERVICE需要被啟動



• 檢查以上步驟，如果依然查找不到CPU，如果已經知道CPU IP 地址的情況下，可以通過直接添加CPU的IP地址的方式來連接，如圖8. 所示。

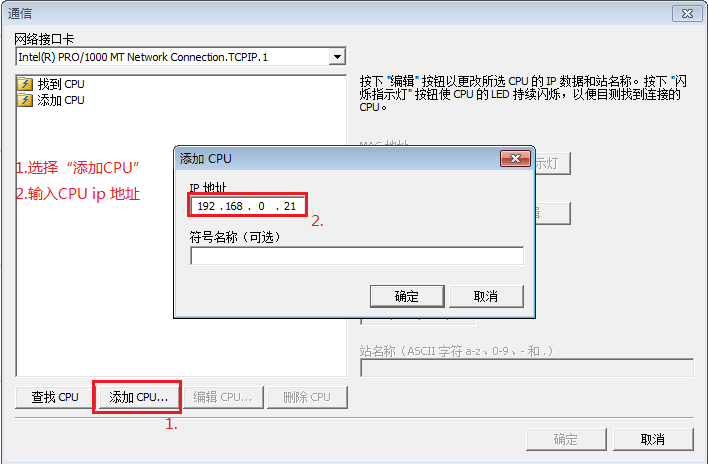

  圖8.添加CPU方式



• 以上方法都無法奏效的情況下，可以考慮更換操作系統或者電腦測試 。

  RS485 端口無法搜索到 CPU怎么辦

  S7-200 SMART V2.3 CPU 系列包含十二種 CPU 型號，分為兩條產品線：緊湊型產品線和標準型產品線。
  緊湊型 CPU 四種: CPU CR20s、CPU CR30s、CPU CR40s 和 CPU CR60s ,V2.3 版本不適用于 CR40 和 CR 60 CPU，即 CR40 和 CR60 的 CPU 固件版本只到 V2.2 版本，V2.3 版本 CPU 中不包含。
  標準型 CPU 八種：ST （ST20、ST30、ST40、ST60 ) 和 SR ( SR20、SR30、SR40、SR60 )

  S7-200 SMART 編程軟件及 CPU 固件，從 V2.3 開始支持通過 RS485 端口使用 USB-PPI （訂貨號：6ES7 901-3DB30-0XA0）編程電纜下載程序的功能。


  緊湊型 CPU 無以太網端口，僅 CPU 本體集成一個 RS485 端口，此端口作為 CPU 的唯一編程端口。使用 STEP 7 Micro/WIN SMART 和 USB-PPI 電纜可以進行上傳和下載程序、監控程序、執行固件更新。
  緊湊型 CPU 沒有 microSD 讀卡器或任何與使用 microSD 卡相關的功能，不支持使用 microSD 卡。


  標準型 CPU 各個固件版本均支持使用以太網端口進行下載程序；如果通過 RS485 端口使用 USB-PPI 電纜下載程序，需要保證編程軟件及 CPU 固件版本均在 V2.3 及以上。


  通過 RS485 端口使用 USB-PPI 電纜下載程序，搜索不到 CPU

  按照如下步驟進行檢查：

  1.S7-200 SMART V2.3 編程軟件，首次安裝完成后，必須要重啟電腦，然后再使用軟件操作。

  2.關閉殺毒軟件

  3.檢查是否滿足使用編程軟件通過 RS485 端口進行下載程序的前提條件：
  a、編程軟件使用 V2.3 及以上版本。
  b、要更新固件的硬件，實際固件版本為 V2.3 或更高版本的模塊的固件。
  c、如果使用編程電纜需要使用 USB-PPI 電纜,訂貨號：6ES7 901-3DB30-0XA0；不支持使用 RS232 / RS 485 編程電纜更新固件，訂貨號：6ES7 901-3CB30-0XA0。

  4.核實使用的CPU類型及下載程序方法對應情況如表1.所示：

  CPU固件更新	ST	SR	CR	CRs
  以太網網線	X	X	X	--
  USB-PPI電纜	C	C	--	X

  表1.CPU類型及下載程序方法




  X：表示支持
  -- : 表示不支持
  C : 表示固件版本在 V2.3 及以上支持

  5.檢查操作步驟是否正確或者有遺漏，參考文檔：如何下載

  6.使用第三方編程電纜無法保證通信效果
