• 中低端緊湊型控制器

• 大規模集成，節省空間，功能強大

• 具有出色的實時性能和功能強大的通信選件：

• 帶有集成 PROFINET IO 接口的控制器，可與 SIMATIC 控制器、HMI、編程設備和其它自動化組件進行通信

• 所有 CPU 都可用于單機模式、網絡以及分布式結構

• 安裝、編程和操作極為簡便

• 集成式 Web 服務器，帶有標準和用戶特定 Web 頁面

• 數據記錄功能，用于歸檔用戶程序的運行數據

• 強大的集成工藝功能，如計數、測量、閉環控制和運動控制

• 集成數字量和模擬量輸入/輸出

• 靈活的擴展設備

• 可直接用于控制器的信號板卡

• 用于通過輸入/輸出通道來擴展控制器的信號模塊；
  包括一個用于記錄和準備能量數據的電能表模塊

• 附件，如電源、開關模塊或 SIMATIC 存儲卡等

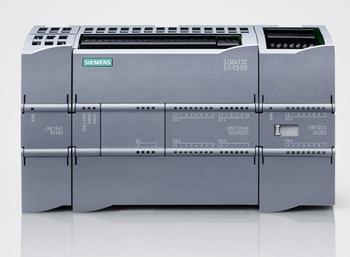

SIMATIC S7-1200 是適合機械和工廠組態中的開環和閉環控制任務的控制器。

SIMATIC S7-1200 將緊湊的模塊化設計與高性能結合在一起，適合廣泛的自動化應用。其應用范圍從取代繼電器和接觸器，一直延伸到網絡中以及分布式結構內的復雜自動化任務。

S7-1200 正開辟出越來越多的應用領域；這些領域以前出于經濟效益原因而需要采用特殊電子裝置。

例如，應用的例子包括：

• 貼片系統

• 傳送帶系統

• 電梯和自動扶梯

• 物料輸送設備

• 金屬加工機械

• 包裝機械

• 印刷機械

• 紡織機械

• 混合系統

• 淡水處理廠

• 污水處理廠

• 外置顯示器

• 配電站

• 室溫控制

• 加熱/冷卻系統控制

• 能源管理

• 消防系統

• 空調

• 照明控制

• 泵控制

• 安防/門禁系統

SIMATIC S7-1200 系列包括以下模塊：

• 性能分級的不同型號緊湊型控制器，以及豐富的交/直流控制器。

• 各種信號板卡（模擬量和數字量），用于在 CPU 上進行經濟的模塊化控制器擴展，同時節省安裝空間。

• 各種數字量和模擬量信號模塊。

• 各種通信模塊和處理器。

• 帶 4 個端口的以太網交換機，用于實現各種網絡拓?fù)?/p>

• SIWAREX 稱重系統終端模塊

• PS 1207 穩壓電源裝置，電源電壓 115/230 V AC，額定電壓 24 VDC

機械特性

• 模塊便于安裝在標準 DIN 導軌上或控制柜中

• 堅固、緊湊的塑料機殼

• 連接和控制部件易于接觸，并由前蓋板提供保護

• 模擬量或數字量擴展模塊也具有可拆卸的連接端子

設備特性

• 國際標準：
  SIMATIC S7-1200 符合 VDE、UL、CSA 和 FM（I 類，類別 2；危險區組別 A、B、C 和 D，T4A）。生產質量管理體系已按照 ISO 9001 進行認證。

通信

SIMATIC S7-1200 具有各種通信機制：

• 集成 PROFINET IO 控制器接口

• 帶 PROFIBUS DP 主站接口的通信模塊

• 帶 PROFIBUS DP 從站接口的通信模塊

• GPRS 模塊，用于連接到 GSM/G 移動電話網絡

• 用于第 4 代移動電話網絡通信的 LTE 模塊（長期演進）

• 通信處理器，可通過以太網接口連接到 TeleControl Server Basic 控制中心軟件，并借助于基于 IP 的網絡進行安全通信。

• 通信處理器，可連接到服務應用的控制中心。

• RF120C，可連接到 SIMATIC Ident 系統。

• 模塊 SM1278，用于連接 IO-Link 傳感器和執行器。

• 通過通訊模板實現點對點連接

PROFINET 接口

通過集成 PROFINET 接口，可與以下設備通信：

• 編程設備

• HMI 設備

• 其它 SIMATIC 控制器

• PROFINET IO 自動化組件

支持以下協議：

• TCP/IP

• ISO-on-TCP

• S7 通信

可連接以下設備：

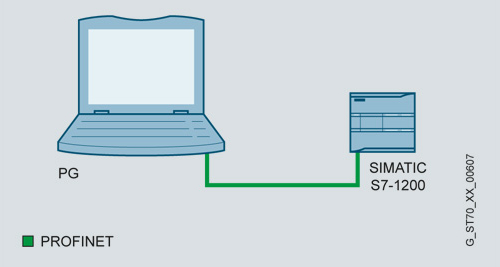

• 通過標準 5 類電纜連接現場編程器和 PC。


編程器接口和 SIMATIC S7-1200 CPU

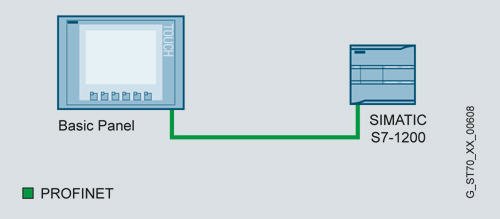

• SIMATIC HMI 精簡面板

精簡型面板和 SIMATIC S7-1200-CPU

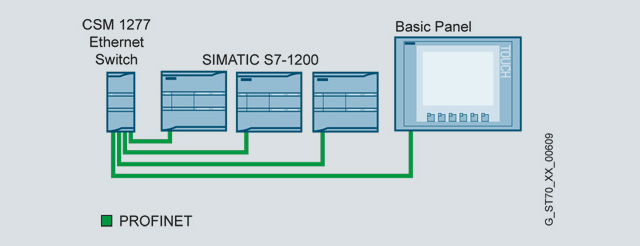

• 更多的 SIMATIC S7-1200 控制器

通過 CSM 1277 以太網交換機連接多臺設備

點到點接口，可自由編程的接口模式

通信模塊可通過點到點連接進行通信。采用 RS 232 和 RS 485 物理傳輸介質。在 CPU 的“自由口 (Freeport)”模式下進行數據傳輸。采用面向位的用戶特定通信協議（例如，ASCII 協議、USS 或 Modbus）。

可以連接任何具有串行接口的終端設備，如驅動、打印機、條碼讀碼器、調制解調器等。

在可編程接口模式下，通過 CM 1241 實現點到點連接

SIMATIC S7-1200 控制器具有以下特點：

• 易于上手：
  專門的入門套件（其中包括仿真器和文檔），便于熟悉設備的使用。

• 操作簡單：
  功能強大的標準指令，易于使用，用戶友好的編程軟件，可大限度降低編程成本。

• 實時性能：
  特殊中斷功能、高速計數器和脈沖輸出，適用于對時間要求嚴格的應用。

SIMATIC S7-1200 符合以下國家和國際標準：

• UL 508

• CSA C22.2 No. 142

• FM Class I, Div 2, Groups A, B, C, D; T4A Class I, Zone 2, IIC, T4

• VDE 0160

• EN 61131-2

• 符合標準 EN 50081-1、50081-2 和 50082-2 電磁兼容性要求
